SV1344Rxx

Щеточно-контактный аппарат SV1344Rxx (рис.1 и рис.2) предназначен для замены традиционных вариантов ЩКА генераторов серии ТВ и ТВФ мощностью от 60 до 120МВт, у которых нет принудительной вентиляции (вентиляторов на валу вала).

Такой ЩКА имеет несущую конструкцию, которая состоит из “U” образных боковых стенок. Между стенками крепится траверса (положительный и отрицательный полюс). Крепление несущих стенок к основанию выполнено 8 болтами М24. Весь ЩКА закрывается кожухом, который выполняет две функции:

защитную;

обеспечение вентиляции.

Для удобства в эксплуатации кожух поддерживается пневматическими упорами. Конструкция петель позволяет открыть обе стороны одновременно.

Рис.1 SV1344Rxx

Рис.2 SV1344Rxx

ЩКА SV1344Rxx производства компании Mersen имеет идентичные присоединительные размеры, поэтому при установке нового ЩКА не потребуется доработка основания или другие механические работы. Сборка ЩКА выполняется в той же последовательности, что и ЩКА базовой комплектации. Исключение составляет установка защитного кожуха, так как требуется установить дополнительный адаптер.

Основной особенностью ЩКА фирмы Mersen является применение вставных щеткодержателей с пружинами постоянного нажатия. Переходной контакт между съемным щеткодержателем и крепежной шиной обеспечивается многоконтактной буксой (МС буксой).

В настоящий момент существует 3 варианта исполнения ЩКА SV1344:

SV1344R01 - ЩКА для электрощёток с размером t*a=32*32;

SV1344R02 - ЩКА для электрощёток с размером t*a=32*20;

SV1344R03 - ЩКА для электрощёток с размером t*a=40*20;

(*) Выбор того или иного варианта ЩКА зависит от состава оборудования станции. Проконсультируйтесь со специалистами компании Mersen.

В таблицах 1..3 представлены технические характеристики ЩКА для каждого варианта исполнения.

Таблица 1. Технические характеристики SV1344R01.

Таблица 2. Технические характеристики SV1344R02.

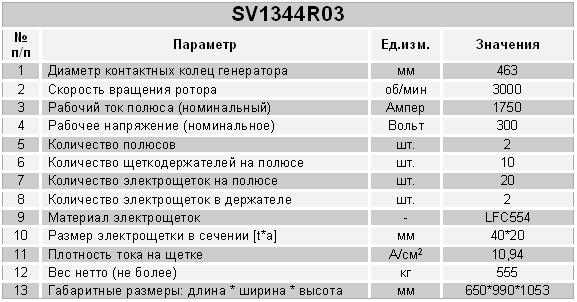

Таблица 3. Технические характеристики SV1344R03.

На рисунке 3 показана внутренняя часть ЩКА SV1344Rxx (траверса). Вся конструкция собрана на 3 резьбовых шпильках с изоляционными втулками и изоляционными пластинами между полюсами и несущими стенками. Каждое токоведущее кольцо, на которое установлены крепежные шины, состоит из 3 сегментов. Внизу токоведущего кольца имеются отверстия для подключения кабелей возбуждения.

Рис.3 Траверса ЩКА SV1344R01

Рис.4 Общий вид
вставного ЩД

Общий вид съемного ЩД показан на рисунке 4 и 5.
ЩД состоит из:

Несущая конструкция с контактным штоком и механизмом фиксации в крепежной шине (1);

щеткодержателя (2);

механизма блокирования электрощеток (3).

Все щеткодержатели, в базовой комплектации, имеют вставные нажимные механизмы с усилием нажатия 140 cN/cm ².

Рис.5 Общий вид
вставного ЩД
для SV1344R02

Рис.6 Нажимной механизм

В щеткодержателе применяется нажимной механизм с пружиной постоянного нажатия. Нажимной механизм можно легко заменить без применения какого- либо инструмента. На рисунке 6 показан внешний вид вставного механизма. Он выполнен из стали с небольшим изгибом для формирования жесткости при установке. В нижней части закреплена пружина постоянного нажатия (пружина часового типа). В верхней части пластины сделан стопор (методом пуклевки).

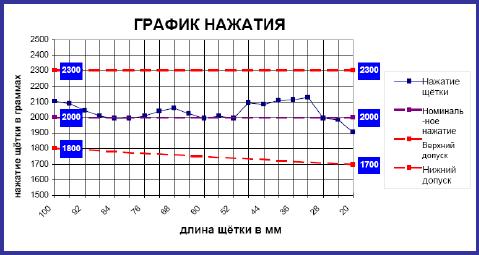

Применение пружины постоянного нажатия позволяет получить равномерное усилие нажатия по всей высоте электрощетки. На рисунке 7 показан график усилия пружины для значения 2000 гр. Как видно из графика, разброс значений нажатия на щетку в диапазоне от 20 до 100мм находится в пределах ±5%.

Внимание: значение усилия пружины вставного механизма для съемных щеткодержателей фирмы Mersen указывается в сантиньютонах [cN].

Рис.7 График усилия пружины постоянного нажатия

Для всех вариантов ЩКА SV1344 на электрощетке устанавливается изоляционная пластина (рис.8), которая в свою очередь может иметь или не иметь выемку для пружины. Применение изоляционных пластин предохраняет пружины вставного нажимного механизма от:

Нагрева (со стороны электрощетки);

Протекания электрического тока в случае ухудшения контакта (например: ослабление крепления наконечника).

Для электрощетки контроля заземления ротора в проекте SV1344Rxx применяется щеткодержатель типа GH931 с адаптером. Данный щеткодержатель устанавливается через изолятор на несущей “U” образной стенке, расположенной ближе к генератору. Диаметр кольца щетки контроля вала ротора составляет 410мм.

В случае, когда ЩКА является последним агрегатом на валу ТГ, то на торце устанавливается защитный кожух (поз.8, рис.9). Имеется дополнительная возможность установки устройства отсоса масляных паров (поз.9, рис.9) из зоны между ЩКА и подшипником турбогенератора (устанавливается по желанию заказчика). Устройство представляет собой лабиринтное уплотнение с подключаемым вакуумным насосом. Таким образом, в уплотнении создается низкое давление и масляные пары засасываются и не попадают в зону работы электрощеток полюсов.

Рис.8 Внешний вид электрощетки с накладкой

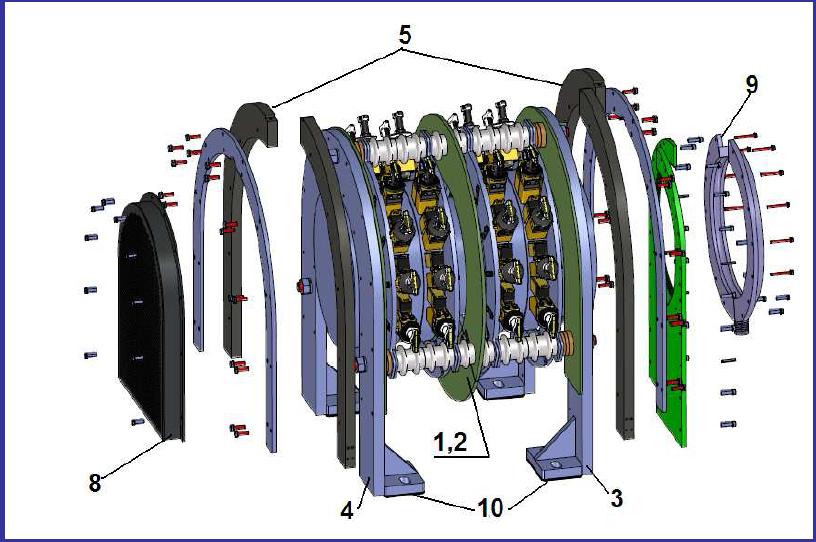

Рис.9 Компоненты ЩКА SV1344Rxx (показано без кожуха)

поз.1 и 2 – траверса (R01, R02 или R03)

поз.3 – “U” несущая стенка, расположенная ближе к генератору;

поз.4 – “U” несущая стенка расположенная дальше от генератора;

поз.5 – адаптер крепления верхнего кожуха;

поз.6 – верхний кожух (не показан);

поз.7 – ЩД заземления (не показан)

поз 8 – торцевой кожух;

поз.9 – маслоулавливающее устройство;

поз.10 – регулировочные пластины;

поз.11 – пневматический упор (не показан).
