    i-Brush

    Оглавление:

    Общее описание

    Принцип работы

    Технические характеристики

    Комплект поставки

    Общее описание
        Базируясь на огромном опыте знаний о работе электрических машин, Mersen разработал современное мониторинговую систему с целью повышения их надёжности. Целью системы является снижение рисков повреждения электрических двигателей/генераторов за счёт постоянного анализа температуры щёткодержателя и положения электрощётки. Измеренная информация хранится в облаке («cloud») и доступна пользователю при наличии доступа к сети Интернет. Удобный интерфейс оповещения позволяет оперативно принимать действия по устранению неполадок.
    Применение системы мониторинга позволяет :
    ⇒ Оптимизировать характеристики электрической машины;
    ⇒ Защитить от аварий;
    ⇒ Снизить расходы на посещение удалённых объектов;
    ⇒ Иметь прямой контроль за работой электрощётки;
    ⇒ Снизить расходы, связанных с остановкой электрической машины по причине аварии;
    ⇒ Снизить стоимость на расходные материалы;

    Система предоставляет следующие измеренные данные:
  • положение электрощётки (данные сохраняются на сервере);
  • температура щёткодержателя;
  • скорост вращения ротора электродвигателя/генератора;

    На основе измеренных данных пользователю предоставляется возможность:
  • оценить реальную высоту электрощётки и, как следствие, спрогнозировать общий износ электрощётки;
  • определить состояние электрощётки - работает или зависла в обойме щёткодержателя;
  • определить степень отклонения формы контактной поверхности от идеального круга;

    • Рис.1 Внешний вид датчика системы i-Brush

    Принцип работы

    Комплект современных комплектующих, специально разработаны для мониторинга за состоянием электрощёток и щёткодержателей
        - каждая электрощётка и щёткодержатель - это комплект специально разработанных приемо-передающих устройств (датчиков) подключенных к блоку сбора данных по средством специального кабеля.

        - блок сбора информации является также блоком питания (возможно подключение одновременно до 50 датчиков).

        - модуль управления может включать в себя до 4х блоков сбора информации. Данный модуль записывает измеренные данные и постоянно находится в контакте с "облаком" через канал связи (интернет, роутер, модем или спутниковую связь).

    Мгновенный доступ к измеренным данным, расположенным на специально разработанном Интернет сайте:

  • Данные храняться в течении 5 лет;
  • Данные доступны для просмотра через интернет страницу на компьютере, планшете или смартфоне (2G, 3G, 4G).
  • Восстановление пароля в режиме 24/24, 7/7
  • Возможность установки аварийных и предупредительных уровней.
  • При достижении предупредительных уровней выполняетсчя автоматическое оповещение посредством смс или электронной почты.
  • Постоянное обновление программного обеспечения.

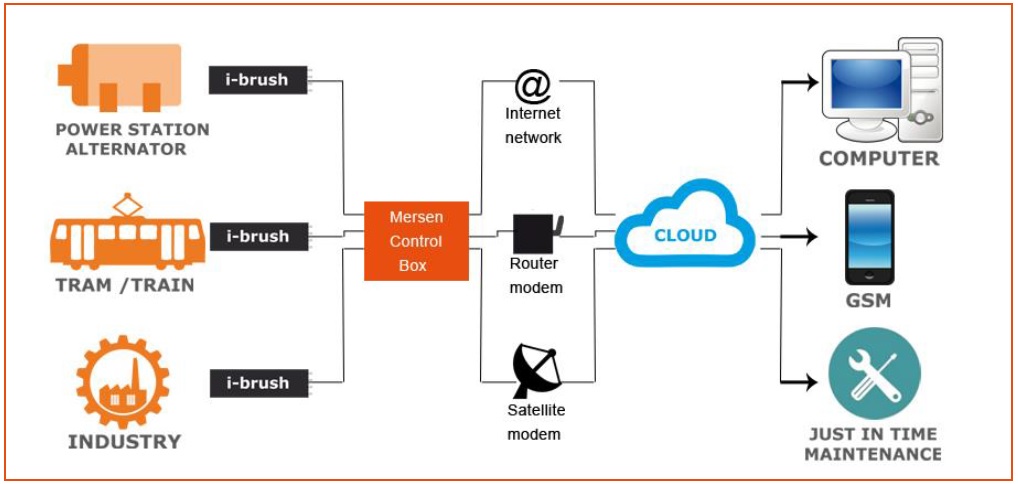

    • Рис.2 Структура построения системы диагностики.

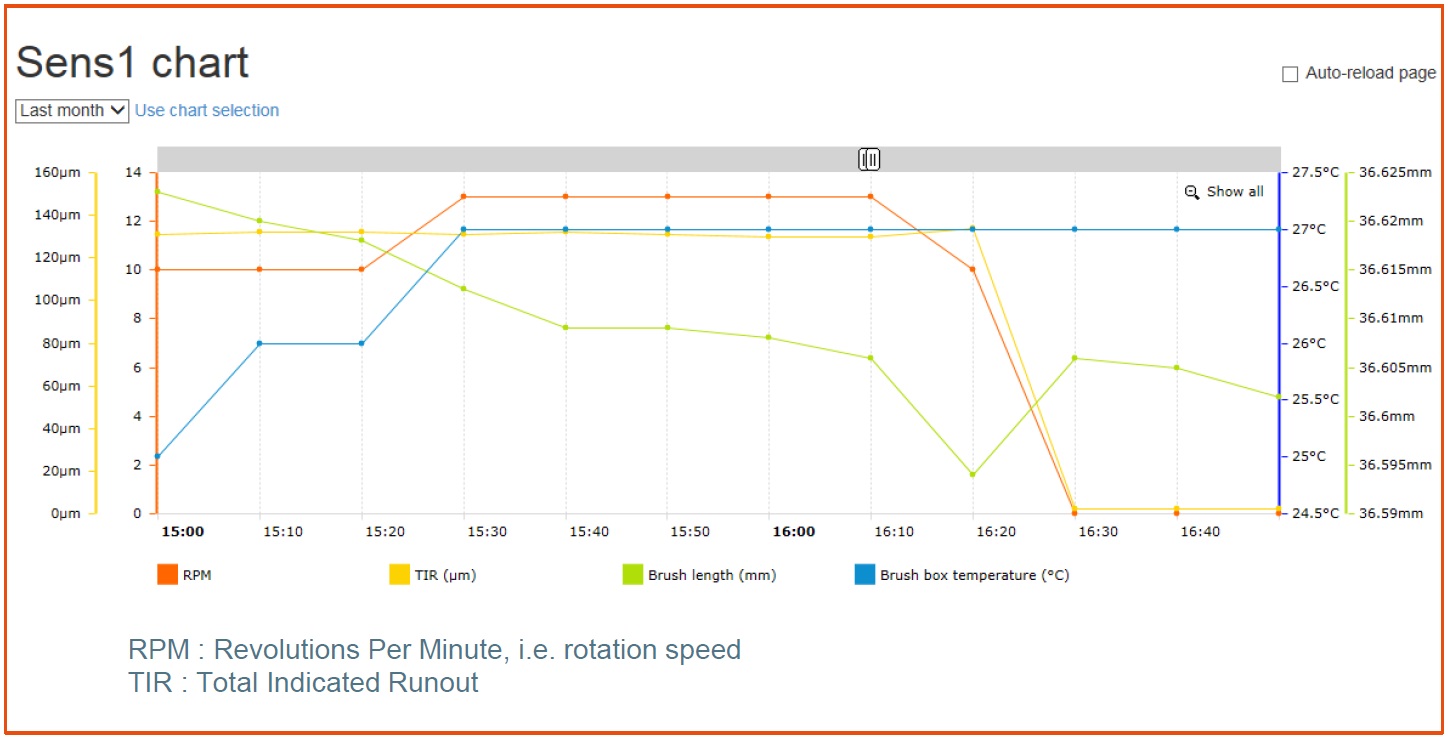

        На рисунке 3 показан отчёт, который пользователь может сформировать используя возможности интернет сервера . Пользователю предоставляется возможность выбрать электрощётки, параметры и период отображения измеренных данных.

    Рис.3 Пример отчёта измеренных данных (zoom).

    Настройки уведомлений
    Определить критические уровни Вы будете получать уведомления по SMS на указанные Вами телефонные номера или будете получать электронные письма на указанные Вами адреса
    Установить значения предупредительных порогов Вы имеете постоянный доступ к базе измеренных данных

    Технические характеристики
    БЛОК УПРАВЛЕНИЯ

    Источник питания

    Встроенный

    Подключение к сети 110..240В (AC)

    Ethernet процессор

    Тип

    ARM9

    Макс частота

    75МГц

    Системный процессор

    Тип

    ARM9 Cortex M3

    Макс частота

    80МГц

    Передача данных

    4 порта (изолированные)

    RS485

    Триггерный порт (изолированный)

    Измерение об/мин

    3 реле

    Конфигурируются на аварийные уровни

    Интерфейс пользователя

    Возможность контроля параметров системы

    прямой доступ
    (встроенный индикатор)

    Опционально

    Плата расширения

    Аналоговые/цифровые входы

    WiFi

    непосредственно на блоке


    ДАТЧИК НА ЩЁТКОДЕРЖАТЕЛЕ

    Питание

    низковольтное

    5 Вольт (DC)

    Протокол передачи

    RS485

    Температура

    Рабочая температура

    125 °C

    Встроенный датчик

    Измерение корпуса щёткодержателя

    Измерение

    Высоты электрощётки

    Разрешение ± 2 µm

    Отклонение формы контактной поверхности

    Разрешение ± 2 µm

    Частота оцифровки

    3 кГц

    Размеры

    Д х Ш х В

    Длина (зависит от высоты электрощётки) х 22 х 5 мм


    Каждый компонент системы был специально разработан и исследован нашей командой.

    Все компоненты были проверены в лаборатории в соответствии с следующими нормами:

  •   EN60950-1
  •   IEC61373 (2010) class B1
  •   CEM
  •   CE

    • Комплект поставки

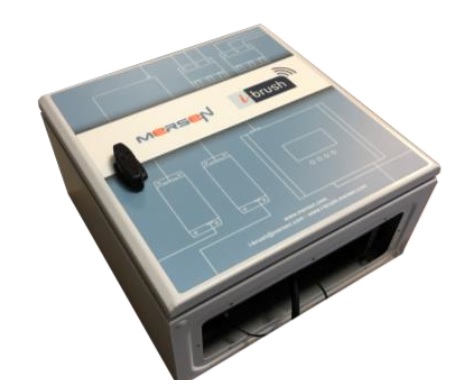

    Рис.4 Внешний вид
    модуля сбора
    и передачи информации
    i-Brush
    Наше коммерческое предложение включает:

    ⇒ 1. АППАРАТНАЯ ЧАСТЬ:
        ■ Модуль сбора и передачи информации ("электронный кабинет")
            □ Блок(и) сбора информации;
            □ Блок обработки и передачи информации;
            □ Внутренняя система автоматического охлаждения;
            □ Роутер/Модем (опционально, по запросу);
            □ Система защиты;
            □ Разетка 220В;
            □ Кабели;
        ■ Щёткодержатель с установленным датчиком (модулем измерения);
        ■ Электрощётка с датчиком;
        ■ Датчик измерения скорости вращения вала ротора;
        ■ Годовая гарантия на все компоненты (исключая расходные материалы);

    ⇒ 2. СЕРВИС ПО УСТАНОВКЕ:
        ■ Установка системы на Вашу электрическую машину;
        ■ Установка предупредительных порогов;
        ■ Запуск и тестирование системы;
        ■ Обучение персонала;
        ■ Отчёт об установке;


    ⇒ 3. ГОДОВОЙ ДОСТУП НА WEB СЕРВЕР:
        ■ Данные сохраняются на защищённом сервере http://www.i-brush.mersem.com;
        ■ Постоянный доступ к сохранённым данным;
        ■ Доступ к WEB сервису (формированию отчётов);
        ■ SMS уведомления (до 2000 сообщений в год);
        ■ Техническая поддержка по вопросу работы с WEB сервисом по электронной почте (в течении рабочего дня i-brush@mersen.com );


    ⇒ 4. ОПЦИИ:
        ■ Модем спутниковой связи;
        ■ Роутер-модем;
        ■ Плата расширения (возможность подключения нескольких цифровых и аналоговых входов; например, подключение датчиков температура, влажность и т.п.).

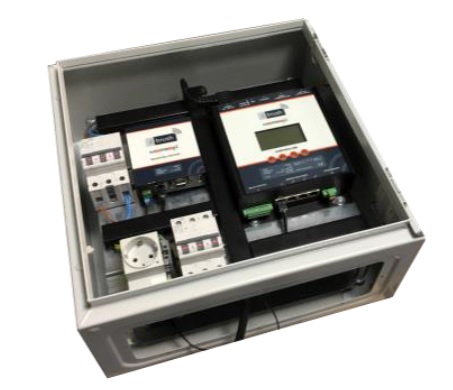

    Рис.5 Внешний вид модуля сбора и передачи информации (открытый) i-Brush
