  • Основные формы электрощёток,
    размеры и компоненты


    "t", "a" и "r" размеры

    Ориентация угольной щётки на коллекторе и контактном кольце

    Стандартные конфигурации щёток

          Вариант исполнения верхней части электрощётки

          Исполнение боковой стороны электрощётки

          Исполнение контактной стороны электрощётки

          Наконечники

          Длина токоведущего провода

    Способы монтажа

          Варианты приклеенных виброгасящих накладок

          Накладки из изоляционного материала

          Накладки из "сендвич" материалов

          Накладки-ограничители

          Сигнальный провод

          Съёмный верх

          Пелеотводящие канавки и пазы

          Пропилы на контактной поверхности

          Разрезные и составные электрощётки

    Компоненты для разрезных электрощёток

          Клееные накладки

          "Сендвич" накладки

    Токоведущий провод


        При обращении к нам или заполнении опросного листа, пожалуйста, обратите внимание на правильность указания размеров электрощётки:

    Размеры "t", "a" и "r" указываются в соответствии с IEC60136 (ГОСТ12232):
    ⇒ размер "t" - это тангециальный размер или толщина;
    ⇒ размер "a" - это аксиальный размер или ширина;
    ⇒ размер "r" - это радиальный размер или высота; данный размер может быть указан для информации(*).

    Правило ориентации электрощётки справедливо как для коллекторов, так и для контактных колец (см. рисунок 1 и 2).

    Будьте внимательны при указании единицы измерения и размеров электрощётки. Например: размер 1"(дюйм) Это 25.4 мм, а не 25 мм. Иногда на электрощётку может быть нанесена маркировка в виде квадратика (□) или треугольника (Δ). В первом случае, это указывает на метрическую систему координат, во втором - дюймовую.

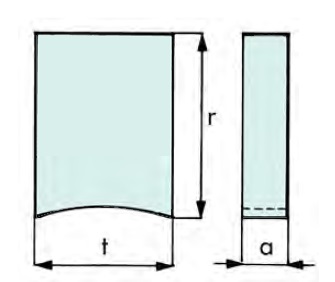

    Рис.1 Электрощётка для
    коллекторных машин
    [ t≤a ]

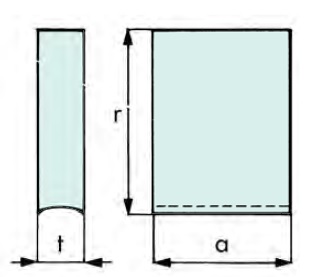

    Рис.2 Электрощётка для
    контактных колец
    [ t≥a ]

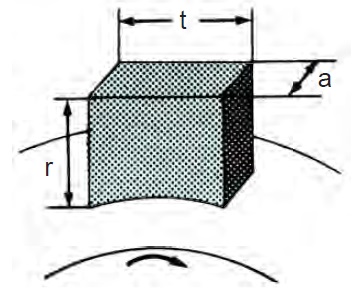

    Рис.3 Ориентация электрощётки
    на коллекторе

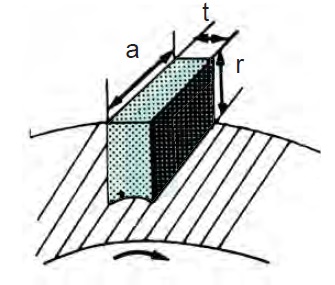

    Рис.4 Ориентация электрощётки
    на контактном кольце

    Компоненты электрощёток

    Варианты исполнения верхней части
    электрощётки
    Рис.5 Обычный вариант
    исполнения
    (прямоугольный верх)
    Рис.6 С направляющим
    отверстием
    Рис.7 Со скошенным
    верхом
    Рис.8 Со скошенным(и)
    углом(и)
    Рис.9 С вогнутым
    верхом
    Рис.10 С выпуклым
    верхом

    Исполнение боковой стороны
    электрощётки
    Рис.11 Электрощётка
    с "ключом"
    Рис.12 Электрощётка
    с ограничителем

    Исполнение контактной
    поверхности электрощётки
    Рис.13 Электрощётка
    с наклоном
    Рис.14 Электрощётка
    с радиусом
    Рис.15 Электрощётка
    с радиусом

    BE1636 (cтандартные размеры электрощёток)

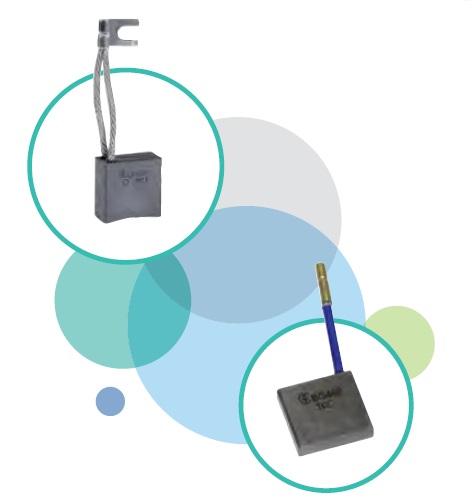

    Типы наконечников
    Рис.16 Наконечник
    вилочный
    Рис.17 Наконечник
    флажковый
    Рис.18 Наконечник
    двойной
    Размер отверстия и паза
    Болт Ø [мм] 3 4 5 6 8 10
    "d" [мм] 3.4 4.3 5.2 6.3 8.5 10.5

    Длина токоведущего провода
    Стандартные значения
    16 - 20 - 25 - 32 - 40 - 50 - 56 - 63 - 71 - 80 - 90 - 100 - 112 - 125 - 140 - 160

    Варианты приклеенных виброгасящих накладок
    Рис.19 Электрощётка с вклеенной (слева) и наклеенной (справа) накладками

    Накладки из изоляционного материала
    Рис.20 Электрощётка с накладкой из изоляционного материала (вклеенная)

    Накладки из "сендвич" материалов
    Рис.21 Вклеенная "сендвич" накладка Рис.22 Зафиксированная через токоведущие провода сендвич накладка

    Накладки-ограничители
    Рис.23 Пластиковый ограничитель Рис.24 Верхняя накладка-ограничитель, усиленная для нажимных механичзмов

    Сигнальный провод
    Рис.25 Электрощётка с сигнальным проводом

    Съёмный верх
    Рис.26 Электрощётка со съёмным верхом (для линий лужения металла)

    Пылеотводящие канавки и пазы
    Рис.26 Электрощётка с пылеотводящими канавками Рис.27 Электрощётка с пылеотводящими пазами Рис.28 Сдвоенная электрощётка с пылеотводящим каналом

    Пропилы на контактной поверхности
    Рис.29 Электрощётка с пропилом на контактной поверхности Рис.30 Электрощётка с пересекающимися пропилами на контактной поверхности

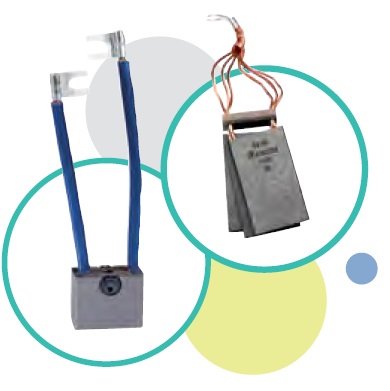

    Разрезные и составные электрощётки
    Рис.31 Разрезная электрощётка
    (2 слоя EG материала)
    Рис.32 Составная электрощётка
    (1 слой EG, 1 слой BG)
    Рис.33 Составная электрощётка для контаткных колец
    (1/3 слой EG, 2/3 слой CG)

    BE1619 (многослойные (сэндвич) и составные электрощётки)

    Клееные резиновые накладки

    Накладка является симметричной и позволяет использовать электрощётку в обоих направлениях Нажимной механизм прикладывает усилие в одной точке и, таким образом, при наличии трения с резиновой накладкой результирующий вектор усилия нажатия может не совпадать с радиальным направлением.

    Рис.34 Прямо-
    угольная накладка
    Рис.35 Вогнутая накладка под пружину часового типа Рис.36 Выпуклая накладка под нажимной механизм рычажного типа

    "Сендвич" накладки

        Такие типы накладок являются самыми распространнёными. Виброгасящая накладка устанавливается неметаллической частью вверх. Вариант установки может быть через токоведущие провода (рис.37) или накладка непосредственно приклеена к электрощётке (рис.38-41). В случае установки через поводки, компоненты накладки могут быть склеены или не склеены между собой. В зависимости от типа нажимного механизма, форма "твердой" части накладки может иметь обычную (прямоугольную) форму (рис.38 и 39), выпуклую (рис.40) или впуклую (рис.41).

    Рис.37 Виброгасящая накладка зафиксированная токоведущими поводками
    Рис.38 Виброгасящая накладка приклеена на скошенном верхе электрощётки Рис.39 Обычное исполнение электрощётки с приклеенной виброгасящей накладкой Рис.40 Выпуклая приклеенная виброгасящая накладка Рис.41 Впуклая приклеенная виброгасящая накладка

    Токоведущий провод выбирается из следующего стандартного ряда:
    Диаметр
    [мм]
    1.6 1.8 2.0 2.2 2.5 2.8 3.2 3.6 4.0 4.5 5.0 5.6 6.3
    Номинальный
    ток
    [Ампер]
    15 17 20 24 28 32 38 44 50 60 75 85 100
    *** Все токоведущие провода могут быть покрыты лужением для обеспечения лучшей защиты от коррозии.


    Заделка токоведущего провода

    Конопатка:
    Проводящая пудра набивается в отверстие вокруг токоведущего провода.

    Вольцовка:
    Данный метод крепления применяется в особых случаях (например для авиации). Петля из токоведущего провода зажимается заклёпкой, которая устанавливается в электрощётке через сквозное отверстие.
