    Как было описано в вводной части данного руководства, существует пять основных
групп щёток, каждая из которых имеет определенный набор свойств.
    Некоторые из этих групп дополняются подгруппами щеточных материалов c пропиткой
(пожалуйста, обращайтесь к нам, чтобы узнать больше о конкретных свойствах этих специальных материалов).
    Выбор наиболее подходящей марки щетки зависит от большого числа параметров, связанных
как с самой машиной, так и с окружающей средой. Выбор группы щетки, которая лучше удовлетворяет конкретному
применению, требует глубокого знания его рабочей среды. Поэтому Mersen рекомендует связаться с нашими
специалистами для оказания помощи по Вашим специфическим запросам.
    Mersen разработала большое количество марок щеток, способных удовлетворить даже самые взыскательные требования.
    Далее, вы найдете описание процесса изготовления наших основных групп материалов для электрощёток,
а также таблицу физических свойств (см. таблицу материалов ).
В параграфе "Выбор марки в зависимости от типа оборудования" приведено краткое описание основных применений и
диапазоны параметров, необходимых для оптимальной работы щеток
(основанное на наших рекомендуемых условиях эксплуатации, приведенных в параграфе
"Классификация групп электрощёточных материалов по падению напряжения на контакте и коэффициенту трения").
|
Группы электрощёточных материалов

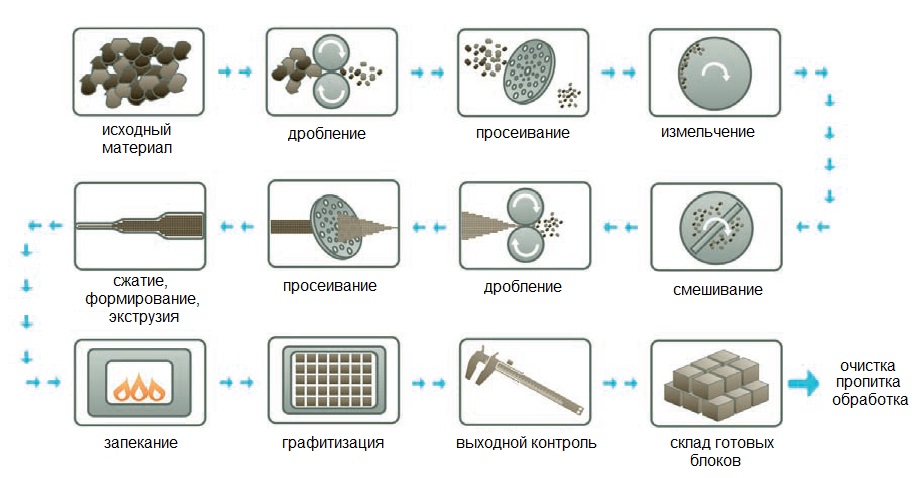

Как производится наш электрографитный материал?
Электрографитированные материалы это угольнографитные материалы, которые графитизуются при температурах 2500°C
для того, чтобы превратить основной аморфный углерод в искусственный графит.
|
Основные характеристики
    Элетктрографитированные щётки имеют среднее падение напряжения на контакте, от низкого до среднего значения коэффициента трения,
и, следовательно, имеют низкие электрические потери, что подходит для высоких линейных скоростей -
до 50 м/с. Процесс графитизации дает высокую прочность, низкое сопротивление материала, стойкость к высоким температурам.
Основные применения
    Все стационарные двигатели постоянного тока или тяговые, промышленные двигатели, работающие на низком,
среднем или высоком напряжении и при постоянных или меняющихся нагрузках.
Их можно также применять на кольцах синхронных машин и асинхронных машин с фазным ротором.
Ограничение в эксплуатации
Плотность тока в щетках:
8 to 12 A/см² в стационарных условиях
20 to 25 A/см² при пиковых нагрузках
Максимальная линейная скорость: 50 м/с
|
Технологический процесс производства электрографита
|
Как производится наш угольно-графитовый материал?
    Он произведён из смеси кокса и графитных порошков, агломерированных со связующим или смолой.
Этот порошок отливается в блоки, запеченные при высокой температуре для конвертации связующего в кокс.
Эти материалы не графитизируются.
|
Основные характеристики
    Угольнографитные щетки обладают хорошей коммутацией, из-за их высокого сопротивления,
и хорошей полировочной способности, при умеренном падении напряжения на контакте.
В результате их высокотемпературной обработки, угольнографитные щетки могут выдерживать как высокие температуры,
так и переменные нагрузки вместе взятые.
Основные применения
Двигатели старого типа, в большинстве своем характеризующиеся медленной скоростью, отсутствием добавочных полюсов, работающих при низком напряжении;
Современные малые машины, работающие с постоянными магнитами, сервомоторы и универсальные машины;
Низковольтные машины, питающиеся от батарей;
Ограничение в эксплуатации
Плотность тока в щётках: 8 – 16 A/см² в зависимости от применения
Максимальная линейная скорость – 25 м/с
|
LFC = Low Friction Coefficient (малый коэффициент трения)
Как производится наш мягкографитный материал?
    Основные ингредиенты - это очищенный природный графит, искусственный графит, специальные добавки, которые
агломерированы с соответствующими связующими и обработаны при высокой температуре до полимеризации связующих компонентов.
|
|
Основные характеристики
    Щетки LFC имеют низкую твердость по Шору с исключительной возможностью поглащать ударные нагрузки.
Они применяются на высоких линейных скоростях, при которых усиливаются механические напряжения,
связанные с трением, вибрацией, потоками воздуха и нагревом.
Основные применения
Контактные кольца синхронных машин, турбогенераторов и гидрогенераторов выполненные из стали или нержавеющей стали.
Ограничение в эксплуатации
Плотность тока в угольных щетках: 10 – 13 A/cм²
Максимальная линейная скорость – 90 м/с
|
Как производится наш бакелитографитовый материал?
    Порошкообразный природный или искусственный графит, смешивают с термоотверждающей смолой.
Затем смесь прессуют и полимеризуют при определённой температуре.
|
|
Основные характеристики
    Щетки с высоким или очень высоким сопротивлением, падением напряжения на контакте, электрическими потерями и механической прочностью,
имеющие очень хорошие коммутационные и очищающие свойства. Они также могут работать при очень низкой плотности тока.
Основные применения
Коллекторные двигатели типа Шраге;
Среднескоростные машины постоянного тока при средних значениях напряжения;
Ограничение в эксплуатации
Пропитанные смолой марки щеток не должны использоваться при токах, больших, чем номинальный.
Максимальная линейная скорость – 40 м/с
|
Как производится наш металлографитовый материал?
    Порошкообразный природный или искусственный графит, смешивают с термоусадочной смолой,
медным порошком и/или другими металлическими порошками.
Затем смесь прессуют и полимеризуют при определенной температуре в атмосфере инертных газов.
|
|
Металлографитные материалы также включают электрографит
марок EG и А, которые пропитаны металлом (см. таблицу материалов).
Основные характеристики
    Щетки имеют высокую и очень высокую плотность, низкий коэффициент трения и
очень низкое падение напряжения на контакте, поэтому работают с очень низкими потерями и при больших токах.
CG группа. Основные применения
Тихоходные машины постоянного тока с малым рабочим напряжением;
Среднескоростные, высоко загруженные асинхронные машины работающие с большой нагрузкой (ветрогенераторы);
Среднескоростные синхронные машины переменного тока с контактными кольцами;
Системы передачи больших токов (линии электролитической обработки, отжиг проволоки, линии гальванизации…);
Низковольтный токосъем (для военной техники, медицина, сигнальные линии…);
Специальные машины
Сборки токосъёмных колец в поворотных муфтах
CG группа. Ограничение в эксплуатации
Плотность тока:
от 10 до 30 А/см² в стационарных условиях;
до 100 А/см² для пиковых перегрузок, в зависимости от содержания металла
Линейная скорость:
до 35 м/с, в зависимости от содержания металла
CA/SG щётки с содержанием серебра:
    Марки с содержанием серебра имеют более высокую проводимость, чем меднографитные марки и формируют специальную низкоомную пленку из оксида серебра.
Серебряные марки могут также передавать низковольтные сигналы тока без их ухудшения.
CA/SG группа. Основные применения
Передача сигнала (термопары, термометрические датчики, регулирование ...);
Передача имульсных сигналов к вращающимся частям (радар, разведка ...);
Тахогенераторы;
Применение в авиации и аэрокосмическом оборудовании;
Щетка заземление вала (составная щётка);
CA/SG группа. Ограничение в эксплуатации
Плотность тока до 50 А/см².
Окружная скорость до 25 м/с
|
Объединение марок угольных щёток
    Все большее число компаний хотят сократить количество марок щеток и типов угольных щёток, которые они используют в настоящее время.
Mersen может помочь в решении этой проблемы.
Для многих простых применений - это довольно легко, так как различные марки щеток хорошо справятся с этой задачей.
Сложные машины, однако, будут требовать тщательного предварительного изучения.
Поэтому Mersen рекомендует нашим клиентам связаться с центром технической поддержки для правильного выбора марки щетки,
которая будет использоваться в каждом конкретном случае.
Наша Служба Технической Поддержки Заказчика в Вашем распоряжении для решения любых вопросов
Телефон: +7 (812) 335 69 33 ; +7 (812) 493 85 97
Факс: +7 (812) 493 85 97
E-mail: sales.ea.rus@mersen.com
WWW: www.mersen.com
    MERSEN представлен в более чем 40 странах мира; наши филиалы также находятся в Вашем распоряжении
для технической поддержки.
Вы можете связаться с нашей глобальной сетью через наш сайт:
www.mersen.com
|
Классификация групп электрощёточных материалов по
падению напряжения на контакте (ΔU) и коэффициенту трения (µ).
Падение напряжения на контакте и коэффициент трения даны в следующей таблице:
Обозначение |
Значение |
ΔU [В] (*) |
µ |
H |
High |
>3 |
>0.20 |
M |
Medium |
2.3 - 3 |
0.12 - 0.20 |
L |
Low |
1.4 - 2.3 |
<0.12 |
VL |
Very Low |
0.5 - 1.4 |
  |
EL |
Extremely Low |
<0.5 |
  |
(*) - Суммарное падение напряжения на обеих полюсах
|
Падение напряжения на контакте и коэффициент трения были измерены на медном коллекторе в следующих лабораторных условиях:
Параметр |
Падение напряжения |
Коэффициент трения |
Род тока |
DC |
AC |
Плотность тока |
10 A/cm² |
10 A/cm² |
Скорость |
12 м/с |
25 м/с |
Усилие нажатия |
180 кПа |
180 кПа |
Температура |
65-70°С |
65-70°С |
Тип щётки |
радиальная |
радиальная |
Примечание: плотность тока и окружная скорость при эксплуатации были получены из наблюдений
за реальными машинами в хорошем рабочем состоянии и при работе в нормальных условиях
|
ХАРАКТЕРИСТИКИ ОСНОВНЫХ МАРОК ЩЕТОК (соответствие IEC нормам 60413)
EG группа (электрографит)
Марка |
Кажущаяся плотность [г/см²] |
Удельное сопроти- вление [µОм*см] |
Твёрдость по Шору |
Предел прочности на изгиб [МПа] |
ΔU [Вольт] |
Трение |
Макс. плотность тока [А/см²] |
Верхний предел окружной скорости [м/с] |
Содер- жание металла [%] |
EG34D |
1.60 |
1100 |
40 |
25 |
M |
M |
12 |
50 |
- |
EG389P |
1.49 |
1600 |
29 |
19 |
M |
M |
12 |
50 |
- |
L1 |
1.61 |
1270 |
35 |
21 |
M |
M |
12 |
60 |
- |
EG362 |
1.60 |
2500 |
35 |
21 |
M |
M |
12 |
50 |
- |
EG40P |
1.62 |
3200 |
57 |
27 |
M |
M |
12 |
50 |
- |
EG313 |
1.66 |
5000 |
50 |
21 |
M |
L |
12 |
50 |
- |
EG367 |
1.53 |
4100 |
52 |
21 |
M |
M |
12 |
50 |
- |
EG387 |
1.60 |
3500 |
60 |
31 |
M |
M |
12 |
50 |
- |
EG300H |
1.57 |
4100 |
52 |
21 |
M |
M |
12 |
50 |
- |
2192 |
1.56 |
5100 |
55 |
23 |
M |
M |
12 |
50 |
- |
CB377 |
1.71 |
6350 |
75 |
29 |
H |
L |
12 |
40 |
- |
EG319P |
1.46 |
7200 |
52 |
26 |
H |
M |
12 |
50 |
- |
EG365 |
1.62 |
5300 |
40 |
15 |
M |
M |
12 |
50 |
- |
EG группа с пропиткой (электрографит с пропиткой)
Марка |
Кажущаяся плотность [г/см²] |
Удельное сопроти- вление [µОм*см] |
Твёрдость по Шору |
Предел прочности на изгиб [МПа] |
ΔU [Вольт] |
Трение |
Макс. плотность тока [А/см²] |
Верхний предел окружной скорости [м/с] |
Содер- жание металла [%] |
EG7099 |
1.72 |
1100 |
40 |
34 |
M |
M |
12 |
45 |
- |
EG9599 |
1.61 |
1600 |
33 |
28 |
M |
M |
12 |
45 |
- |
EG9117 |
1.69 |
3300 |
77 |
36 |
M |
M |
12 |
50 |
- |
EG8019 |
1.77 |
4700 |
77 |
31 |
M |
M |
12 |
45 |
- |
CB86 |
1.64 |
4830 |
65 |
29 |
M |
M |
12 |
50 |
- |
2189 |
1.63 |
6100 |
60 |
32 |
M |
M |
12 |
50 |
- |
510 |
1.44 |
7100 |
45 |
17 |
M |
M |
12 |
50 |
- |
535 |
1.53 |
7100 |
55 |
26 |
M |
M |
12 |
50 |
- |
EG8067 |
1.67 |
3900 |
77 |
36 |
M |
M |
12 |
45 |
- |
AC137 |
1.72 |
5100 |
80 |
41 |
M |
M |
12 |
50 |
- |
168 |
1.58 |
7100 |
65 |
36 |
M |
M |
12 |
50 |
- |
EG8220 |
1.82 |
5000 |
90 |
48 |
M |
M |
12 |
50 |
- |
EG7097 |
1.68 |
4000 |
80 |
35 |
M |
M |
12 |
50 |
- |
EG341 |
1.57 |
7200 |
74 |
34 |
H |
M |
12 |
50 |
- |
EG7655 |
1.70 |
5600 |
68 |
33 |
M |
M |
12 |
50 |
- |
EG6754 |
1.76 |
4150 |
87 |
40 |
M |
M |
12 |
50 |
- |
A (углеграфит)
Марка |
Кажущаяся плотность [г/см²] |
Удельное сопроти- вление [µОм*см] |
Твёрдость по Шору |
Предел прочности на изгиб [МПа] |
ΔU [Вольт] |
Трение |
Макс. плотность тока [А/см²] |
Верхний предел окружной скорости [м/с] |
Содер- жание металла [%] |
A121 |
1.75 |
2250 |
30 |
26 |
M |
L |
12..20 |
≤ 15 |
- |
A176 |
1.60 |
52500 |
40 |
20 |
H |
L |
10..12 |
≤ 25 |
- |
A252 |
1.57 |
45000 |
27 |
16 |
H |
L |
10..12 |
≤ 25 |
- |
M44A |
1.64 |
3050 |
50 |
26 |
M |
M |
10 |
≤ 25 |
- |
LFC (мягкий графит/натуральный графит)
Марка |
Кажущаяся плотность [г/см²] |
Удельное сопроти- вление [µОм*см] |
Твёрдость по Шору |
Предел прочности на изгиб [МПа] |
ΔU [Вольт] |
Трение |
Макс. плотность тока [А/см²] |
Верхний предел окружной скорости [м/с] |
Содер- жание металла [%] |
LFC501 |
1.46 |
1900 |
10 |
8 |
M |
L |
6..10 |
75 |
- |
LFC554 |
1.26 |
2000 |
12 |
11 |
M |
L |
11..13 |
90 |
- |
BG (бакелитографит)
Марка |
Кажущаяся плотность [г/см²] |
Удельное сопроти- вление [µОм*см] |
Твёрдость по Шору |
Предел прочности на изгиб [МПа] |
ΔU [Вольт] |
Трение |
Макс. плотность тока [А/см²] |
Верхний предел окружной скорости [м/с] |
Содер- жание металла [%] |
BG412 |
1.82 |
13800 |
- |
36 |
H |
M |
8..10 |
35 |
- |
BG469 |
1.80 |
9450 |
- |
35 |
H |
M |
6..8 |
35 |
- |
BG348 |
1.50 |
25500 |
- |
25 |
H |
M |
8..10 |
40 |
- |
CG-MC металлографит (агломерированный с медью)
Марка |
Кажущаяся плотность [г/см²] |
Удельное сопроти- вление [µОм*см] |
Твёрдость по Шору |
Предел прочности на изгиб [МПа] |
ΔU [Вольт] |
Трение |
Макс. плотность тока [А/см²] |
Верхний предел окружной скорости [м/с] |
Содер- жание металла [%] |
C6958 |
2.50 |
350 |
- |
30 |
VL |
M |
10..25 |
≤ 32 |
25 |
C7788 |
2.80 |
300 |
- |
25 |
M |
M |
12..20 |
40 |
43 |
CG651 |
2.95 |
130 |
- |
30 |
VL |
L |
12..14 |
35 |
49 |
CG626 |
2.88 |
180 |
- |
45 |
VL |
L |
12..15 |
30 |
49 |
MC79P |
5.15 |
8 |
- |
98 |
EL |
L/M |
25..30 |
20 |
83 |
CG657 |
4.00 |
35 |
- |
65 |
VL |
M |
12..20 |
30 |
65 |
CG757 |
4.50 |
35 |
- |
45 |
VL |
M |
16 |
25 |
75 |
CG857 |
5.65 |
7.5 |
- |
77.5 |
EL |
M |
20..30 |
20 |
91 |
CG957 |
5.45 |
40 |
- |
110 |
EL |
M |
20..30 |
20 |
87 |
MC877 |
5.40 |
12.5 |
- |
89 |
EL |
M |
20..30 |
20 |
87 |
CA металлографит (агломерированный с серебром)
Марка |
Кажущаяся плотность [г/см²] |
Удельное сопроти- вление [µОм*см] |
Твёрдость по Шору |
Предел прочности на изгиб [МПа] |
ΔU [Вольт] |
Трение |
Макс. плотность тока [А/см²] |
Верхний предел окружной скорости [м/с] |
Содер- жание металла [%] |
CA38 |
2.55 |
250 |
- |
10 |
EL |
M |
* |
25 |
33 |
CA26 |
3.60 |
20 |
- |
40 |
EL |
M |
* |
20 |
60 |
CA28 |
4.00 |
40 |
- |
45 |
EL |
M |
20..30 |
20 |
65 |
CA10 |
8.00 |
6.5 |
- |
160 |
EL |
M |
* |
15 |
93 |
Металлографит (электрографит с пропиткой металлами)
Марка |
Кажущаяся плотность [г/см²] |
Удельное сопроти- вление [µОм*см] |
Твёрдость по Шору |
Предел прочности на изгиб [МПа] |
ΔU [Вольт] |
Трение |
Макс. плотность тока [А/см²] |
Верхний предел окружной скорости [м/с] |
Содер- жание металла [%] |
M609 |
2.65 |
310 |
35 |
33 |
VL/EL |
EL |
12..15 |
35 |
45 |
M673 |
1.72 |
1180 |
35 |
26 |
EL |
H |
10..12 |
40 |
5.5 |
M9426 |
1.62 |
1775 |
24 |
20 |
VL |
M |
12..15 |
30/45 |
9 |
M621 |
3.00 |
400 |
34 |
35 |
EL |
M |
40 |
40 |
44 |
M9020 |
1.75 |
2700 |
68 |
37 |
L |
M |
12..15 |
30/45 |
9 |
M8295 |
1.80 |
1775 |
54 |
34 |
VL |
M |
12..15 |
30/45 |
9 |
MA7696 |
3.00 |
250 |
- |
33 |
VL |
M |
12..15 |
35 |
55 |
|
Выбор марки в зависимости от типа оборудования.
    Mersen разработала широкий спектр электрощёточных материалов, которые отвечают всем требованиям самых специфичных
областей применения. Мы рекомендуем нашим клиентам связаться с нашей службой Технической Поддержки Клиента,
чтобы правильно выбрать наиболее подходящую марку для каждого конкретного применения.

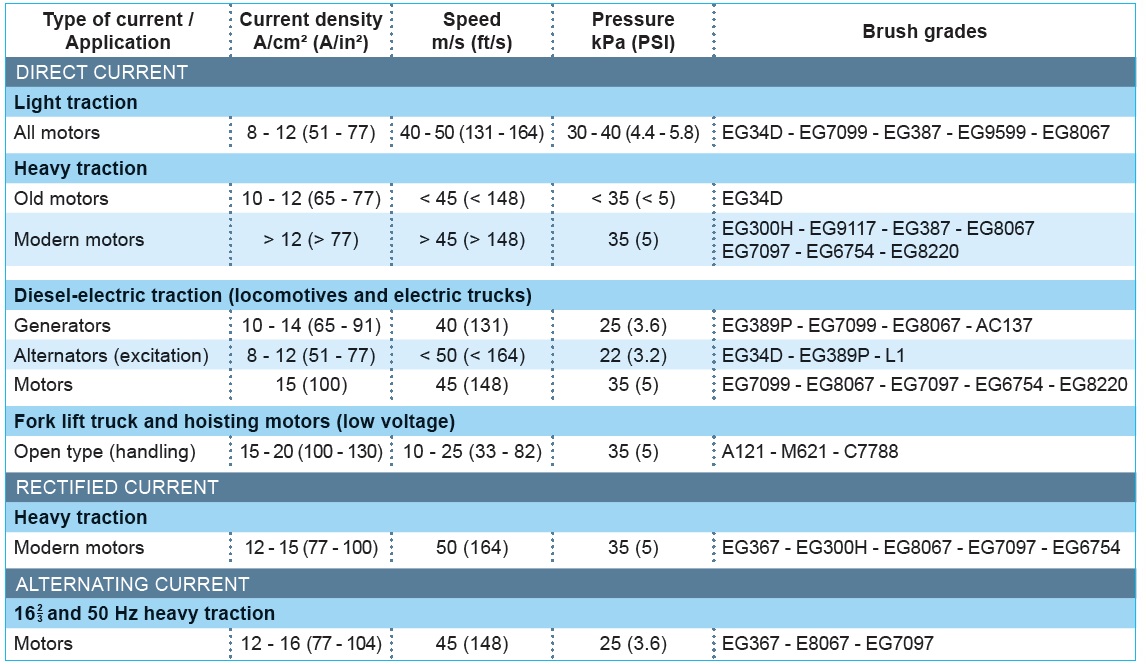

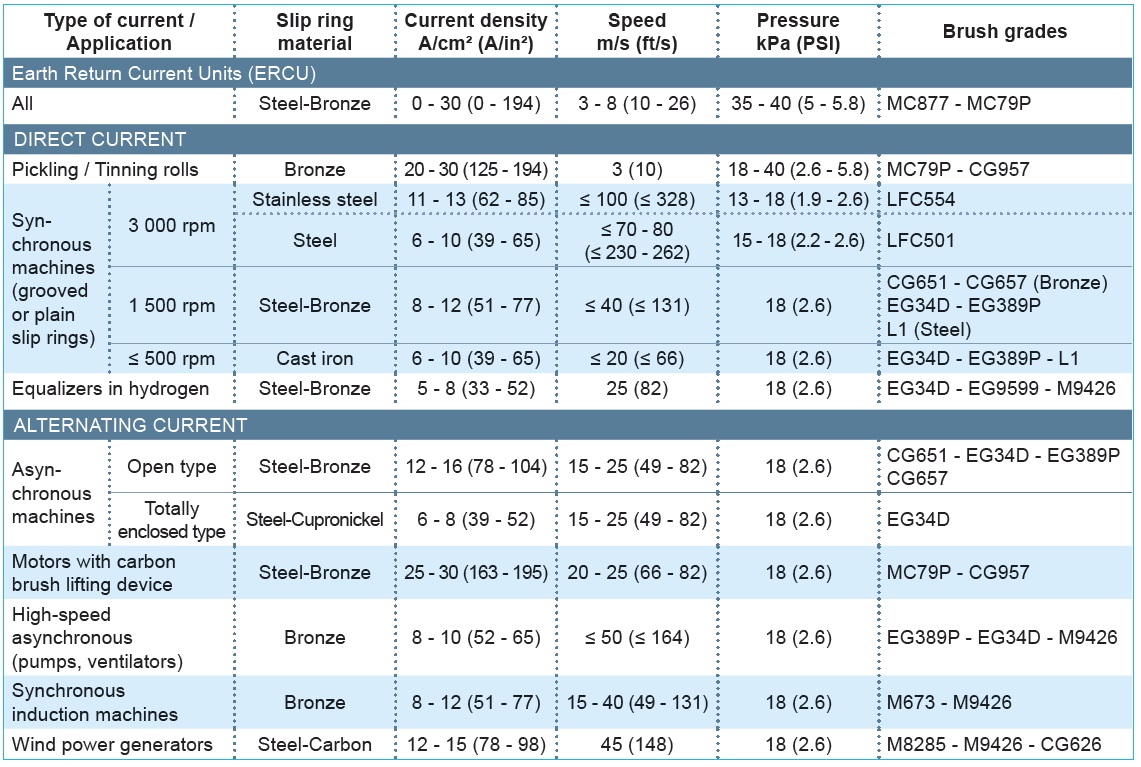

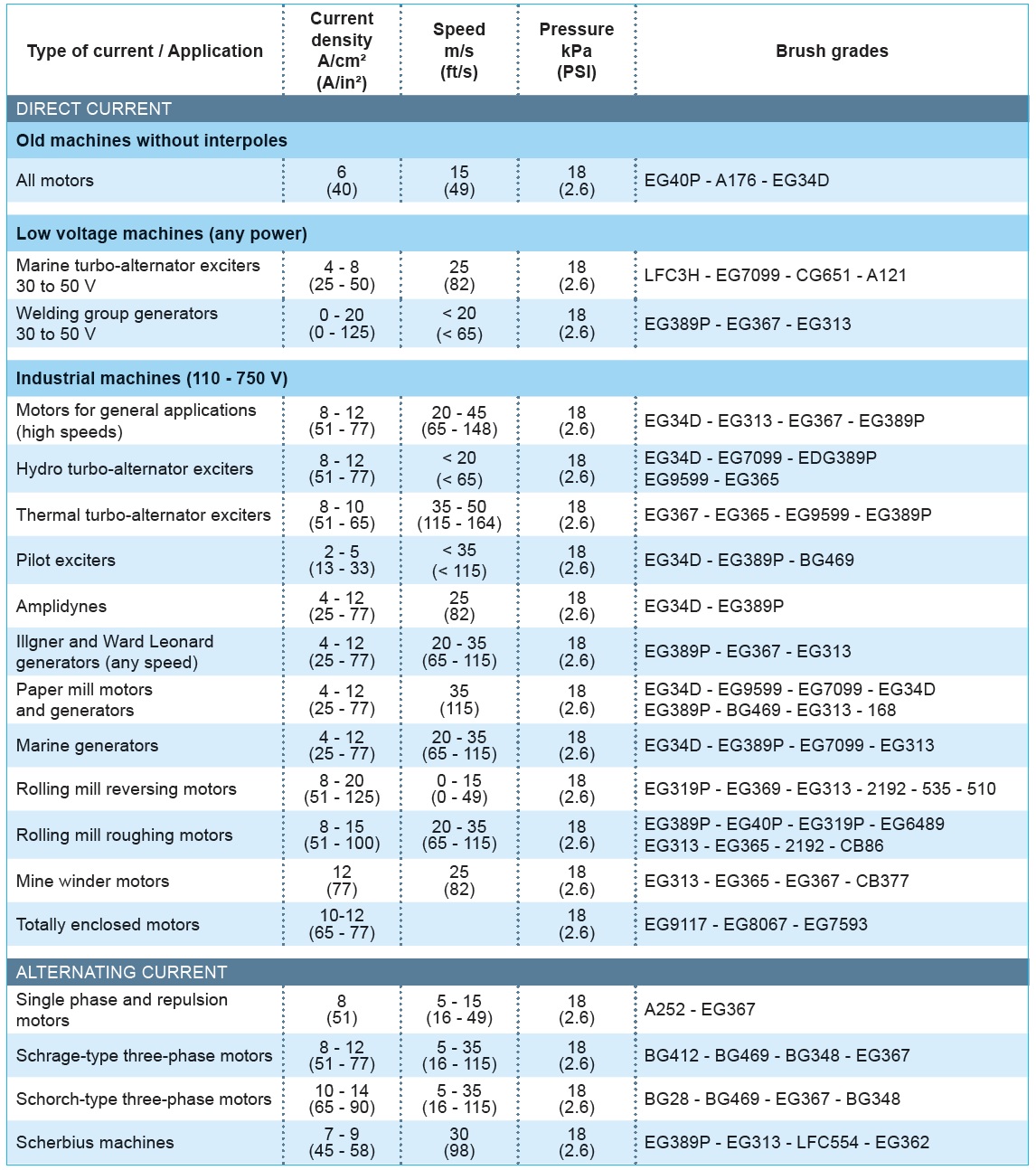

    В приведенных ниже таблицах даны марки щеток, наиболее подходящих для различных областей применения
и условий эксплуатации (плотность тока, окружная скорость, усилие нажатия на щетку).
    Для каждой группы машин, перечислены наиболее распространенные марки щеток.
Порядок расположения марок электрощёток, приведённых в таблице, не подразумевает их ранжирования по характеристикам.
|
Никогда не применяйте одновременно разные марки электрощёток на контактном кольце или коллекторе одной электрической машины. |
|
|
|
