BB1883

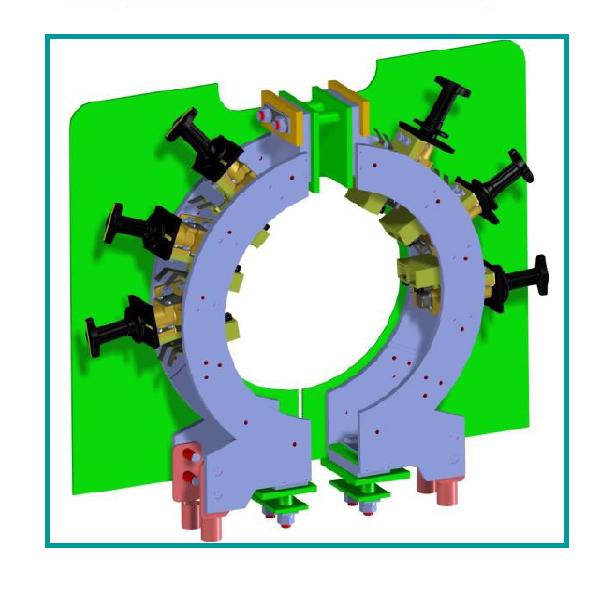

 Рис.1 Внешний вид ЩКА типа BB1883 |
| Таблица 1. Технические характеристики BB1883R1 (R02,R03,R07). |
| # | Параметр | Ед.изм | Значение |
| 1 | Размер контактных колец | мм | 320 |
| 2 | Скорость вращения | об./мин. | 3000 |
| 3 | Ток ротора | Ампер | 850 |
| 4 | Рабочее напряжение (номинальное) | Вольт | 350 |
| 5 | Тип вставного щёткодержателя | - | SV1219 |
| 6 | Количество щёткодержателей на полюсе | шт. | 6 |
| 7 | Количество электрощёток в держателе | шт. | 2 |
| 7 | Количество электрощёток на полюсе | шт. | 12 |
| 8 | Размер электрощётки [t*a] (1,2) | мм. | 20*32 |
| 9 | Материал электрощётки | - | |
| 10 | Плотность тока | Ампер/см² | 11,06 |
| 11 | Количество электрощёток заземления | шт. | 2 |
| 12 | Размер электрощётки заземления [t*a] | мм. | 40*20 |
| 13 | Материал электрощётки заземления (3) | - | |
| 14 | Возможность установки воздушного фильтра | - | есть |
| 15 | Дополнительное уплотнение вала со стороны генератора | - | |
| 16 | Дополнительное уплотнение вала со стороны возбудителя | - | |
| 17 | Возможность подключение системы отсоса маслянных паров | - | нет |
|
Примечание:
1) правило установки электрощёток можно посмотреть здесь 2) варианты электрощёток представлены в таблице 3) рекомендуем связаться со специалистами Mersen; |
| Таблица 2. Технические характеристики BB1882R04 (R05,R06). |
| # | Параметр | Ед.изм | Значение |
| 1 | Размер контактных колец | мм | 320 |
| 2 | Скорость вращения | об./мин. | 3000 |
| 3 | Ток ротора | Ампер | 850 |
| 4 | Рабочее напряжение (номинальное) | Вольт | 350 |
| 5 | Тип вставного щёткодержателя | - | SV1397 |
| 6 | Количество щёткодержателей на полюсе | шт. | 4 |
| 7 | Количество электрощёток в держателе | шт. | 3 |
| 7 | Количество электрощёток на полюсе | шт. | 12 |
| 8 | Размер электрощётки [t*a] (1,2) | мм. | 32*20 |
| 9 | Материал электрощётки | - | |
| 10 | Плотность тока | Ампер/см² | 11,06 |
| 11 | Количество электрощёток заземления | шт. | 2 |
| 12 | Размер электрощётки заземления [t*a] | мм. | 40*20 |
| 13 | Материал электрощётки заземления (3) | - | |
| 14 | Возможность установки воздушного фильтра | - | есть |
| 15 | Дополнительное уплотнение вала со стороны генератора | - | |
| 16 | Дополнительное уплотнение вала со стороны возбудителя | - | |
| 17 | Возможность подключение системы отсоса маслянных паров | - | нет |
|
Примечание:
1) правило установки электрощёток можно посмотреть здесь 2) варианты электрощёток представлены в таблице 3) рекомендуем связаться со специалистами Mersen; |
| Таблица 2. Варианты комплектации ЩКА типа BB1883. |
| Описание компонента |
Вариант комплектации | ||||||||
| R01 | R02 | R03 | R04 | R05 | R06 | R07 | |||
| Электрощётка с размером 20*32 | + | + | + | - | - | - | + | ||
| Электрощётка с размером 32*20 | - | - | - | + | + | + | - | ||
| Защитный кожух | - | - | - | - | - | - | + | ||
| Нагреватель 220 Вольт | + | + | - | + | + | - | - | ||
| Нагреватель 36 Вольт | - | - | + | - | - | + | + | ||
*** Нагреватель в корпусе ЩКА используется для предотвращения образования конденсата (выпадения росы), когда генератор находится в выключенном состоянии.
 Рис.2 Внешний вид полюса SK5045 для ЩКА BB1883R01 |
Документация:
