  • BB1882


    Рис.1 Внешний вид ЩКА типа BB1882
    Таблица 1. Технические характеристики BB1882R1 (R02,R03,R07).
    # Параметр Ед.изм Значение
    1 Размер контактных колец мм 320
    2 Скорость вращения об./мин. 3000
    3 Ток ротора Ампер 800
    4 Рабочее напряжение (номинальное) Вольт 325
    5 Тип вставного щёткодержателя - SV1219
    6 Количество щёткодержателей на полюсе шт. 6
    7 Количество электрощёток в держателе шт. 2
    7 Количество электрощёток на полюсе шт. 12
    8 Размер электрощётки [t*a] (1,2) мм. 20*32
    9 Материал электрощётки -
    10 Плотность тока Ампер/см² 10,41
    11 Количество электрощёток заземления шт. 2
    12 Размер электрощётки заземления [t*a] мм. 40*20
    13 Материал электрощётки заземления (3) -
    14 Возможность установки воздушного фильтра - есть
    15 Дополнительное уплотнение вала со стороны генератора -
    16 Дополнительное уплотнение вала со стороны возбудителя -
    17 Возможность подключение системы отсоса маслянных паров - нет
    Примечание:
    1) правило установки электрощёток можно посмотреть здесь
    2) варианты электрощёток представлены в таблице
    3) рекомендуем связаться со специалистами Mersen;


    Таблица 2. Технические характеристики BB1882R04 (R05,R06).
    # Параметр Ед.изм Значение
    1 Размер контактных колец мм 320
    2 Скорость вращения об./мин. 3000
    3 Ток ротора Ампер 800
    4 Рабочее напряжение (номинальное) Вольт 325
    5 Тип вставного щёткодержателя - SV1397
    6 Количество щёткодержателей на полюсе шт. 4
    7 Количество электрощёток в держателе шт. 3
    7 Количество электрощёток на полюсе шт. 12
    8 Размер электрощётки [t*a] (1,2) мм. 32*20
    9 Материал электрощётки -
    10 Плотность тока Ампер/см² 10,41
    11 Количество электрощёток заземления шт. 2
    12 Размер электрощётки заземления [t*a] мм. 40*20
    13 Материал электрощётки заземления (3) -
    14 Возможность установки воздушного фильтра - есть
    15 Дополнительное уплотнение вала со стороны генератора -
    16 Дополнительное уплотнение вала со стороны возбудителя -
    17 Возможность подключение системы отсоса маслянных паров - нет
    Примечание:
    1) правило установки электрощёток можно посмотреть здесь
    2) варианты электрощёток представлены в таблице
    3) рекомендуем связаться со специалистами Mersen;



    Таблица 2. Варианты комплектации ЩКА типа BB1882.
    Описание
    компонента
    Вариант комплектации
    R01 R02 R03 R04 R05 R06 R07
    Электрощётка с размером 20*32 + + + - - - +
    Электрощётка с размером 32*20 - - - + + + -
    Защитный кожух - - - - - - +
    Нагреватель 220 Вольт + + - + + - -
    Нагреватель 36 Вольт - - + - - + +

    *** Нагреватель в корпусе ЩКА используется для предотвращения образования конденсата (выпадения росы), когда генератор находится в выключенном состоянии.

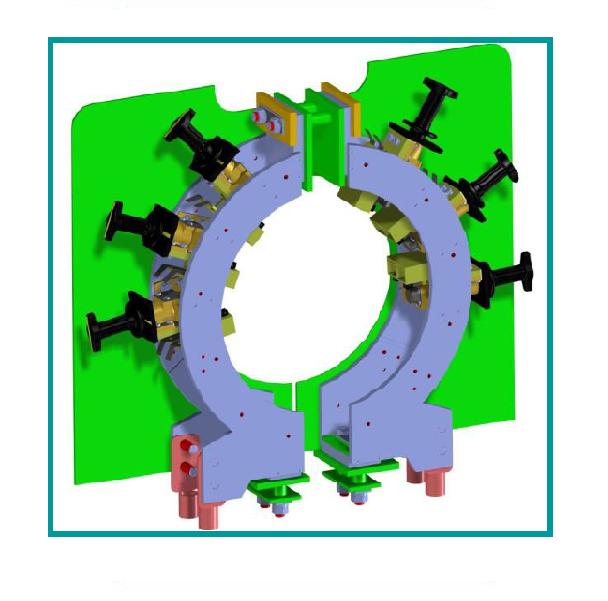

    Рис.2 Внешний вид полюса BB2040 для ЩКА BB1882
