BB1800

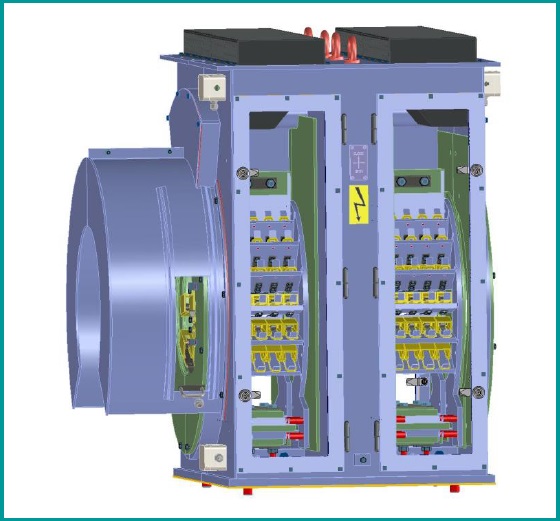

 Рис.1 Внешний вид ЩКА типа BB1800 |
| Таблица 1. Технические характеристики BB1800R01. |
| # | Параметр | Ед.изм | Значение |
| 1 | Размер контактных колец | мм | 320 |
| 2 | Скорость вращения | об./мин. | 3000 |
| 3 | Ток ротора | Ампер | 2900 |
| 4 | Рабочее напряжение (номинальное) | Вольт | 400 |
| 5 | Тип вставного щёткодержателя | - | SV1211 |
| 6 | Количество щёткодержателей на полюсе | шт. | 8 |
| 7 | Количество электрощёток в держателе | шт. | 3 |
| 7 | Количество электрощёток на полюсе | шт. | 24 |
| 8 | Размер электрощётки [t*a] (1,2) | мм. | 32*32 |
| 9 | Материал электрощётки | - | LFC554 |
| 10 | Плотность тока | Ампер/см² | 11,88 |
| 11 | Количество электрощёток заземления | шт. | 2 |
| 12 | Размер электрощётки заземления [t*a] | мм. | 40*20 |
| 13 | Материал электрощётки заземления (3) | - | LFC554/M9426 |
| 14 | Возможность установки воздушного фильтра | - | есть |
| 15 | Дополнительное уплотнение вала со стороны генератора | - | есть |
| 16 | Дополнительное уплотнение вала со стороны возбудителя | - | есть |
| 17 | Возможность подключение системы отсоса маслянных паров | - | нет |
|
Примечание:
1) правило установки электрощёток можно посмотреть здесь 2) варианты электрощёток представлены в таблице 3) рекомендуем связаться со специалистами Mersen; |
| Таблица 2. Технические характеристики BB1800R02. |
| # | Параметр | Ед.изм | Значение |
| 1 | Размер контактных колец | мм | 320 |
| 2 | Скорость вращения | об./мин. | 3000 |
| 3 | Ток ротора | Ампер | 2900 |
| 4 | Рабочее напряжение (номинальное) | Вольт | 400 |
| 5 | Тип вставного щёткодержателя | - | SV1040 |
| 6 | Количество щёткодержателей на полюсе | шт. | 6 |
| 7 | Количество электрощёток в держателе | шт. | 6 |
| 7 | Количество электрощёток на полюсе | шт. | 36 |
| 8 | Размер электрощётки [t*a] (1,2) | мм. | 40*20 |
| 9 | Материал электрощётки | - | LFC554 |
| 10 | Плотность тока | Ампер/см² | 10,07 |
| 11 | Количество электрощёток заземления | шт. | 2 |
| 12 | Размер электрощётки заземления [t*a] | мм. | 40*20 |
| 13 | Материал электрощётки заземления (3) | - | LFC554/M9426 |
| 14 | Возможность установки воздушного фильтра | - | есть |
| 15 | Дополнительное уплотнение вала со стороны генератора | - | есть |
| 16 | Дополнительное уплотнение вала со стороны возбудителя | - | есть |
| 17 | Возможность подключение системы отсоса маслянных паров | - | нет |
|
Примечание:
1) правило установки электрощёток можно посмотреть здесь 2) варианты электрощёток представлены в таблице 3) рекомендуем связаться со специалистами Mersen; |

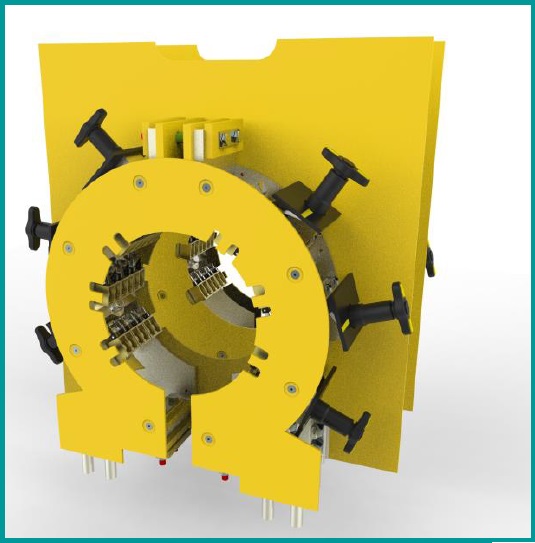

 Рис.2 Внешний вид траверс ЩКА BB1800R02 |
| Таблица 3. Технические характеристики BB1800R03. |
| # | Параметр | Ед.изм | Значение |
| 1 | Размер контактных колец | мм | 320 |
| 2 | Скорость вращения | об./мин. | 3000 |
| 3 | Ток ротора | Ампер | 2900 |
| 4 | Рабочее напряжение (номинальное) | Вольт | 400 |
| 5 | Тип вставного щёткодержателя | - | SV1468 |
| 6 | Количество щёткодержателей на полюсе | шт. | 6 |
| 7 | Количество электрощёток в держателе | шт. | 6 |
| 7 | Количество электрощёток на полюсе | шт. | 36 |
| 8 | Размер электрощётки [t*a] (1,2) | мм. | 32*20 |
| 9 | Материал электрощётки | - | LFC554 |
| 10 | Плотность тока | Ампер/см² | 12,58 |
| 11 | Количество электрощёток заземления | шт. | 2 |
| 12 | Размер электрощётки заземления [t*a] | мм. | 40*20 |
| 13 | Материал электрощётки заземления (3) | - | LFC554/M9426 |
| 14 | Возможность установки воздушного фильтра | - | есть |
| 15 | Дополнительное уплотнение вала со стороны генератора | - | есть |
| 16 | Дополнительное уплотнение вала со стороны возбудителя | - | есть |
| 17 | Возможность подключение системы отсоса маслянных паров | - | нет |
|
Примечание:
1) правило установки электрощёток можно посмотреть здесь 2) варианты электрощёток представлены в таблице 3) рекомендуем связаться со специалистами Mersen; |
| Таблица 4. Технические характеристики BB1800R04. |
| # | Параметр | Ед.изм | Значение |
| 1 | Размер контактных колец | мм | 320 |
| 2 | Скорость вращения | об./мин. | 3000 |
| 3 | Ток ротора | Ампер | 2900 |
| 4 | Рабочее напряжение (номинальное) | Вольт | 400 |
| 5 | Тип щёткодержателя полюса | - | GH931 |
| 6 | Количество щёткодержателей на полюсе | шт. | 48 |
| 7 | Количество электрощёток в держателе | шт. | 1 |
| 7 | Количество электрощёток на полюсе | шт. | 48 |
| 8 | Размер электрощётки [t*a] (1,2) | мм. | 20*32 |
| 9 | Материал электрощётки | - | LFC554 |
| 10 | Плотность тока | Ампер/см² | 9,44 |
| 11 | Количество электрощёток заземления | шт. | 2 |
| 12 | Размер электрощётки заземления [t*a] | мм. | 40*20 |
| 13 | Материал электрощётки заземления (3) | - | LFC554/M9426 |
| 14 | Возможность установки воздушного фильтра | - | есть |
| 15 | Дополнительное уплотнение вала со стороны генератора | - | есть |
| 16 | Дополнительное уплотнение вала со стороны возбудителя | - | есть |
| 17 | Возможность подключение системы отсоса маслянных паров | - | нет |
|
Примечание:
1) правило установки электрощёток можно посмотреть здесь 2) варианты электрощёток представлены в таблице 3) рекомендуем связаться со специалистами Mersen; |

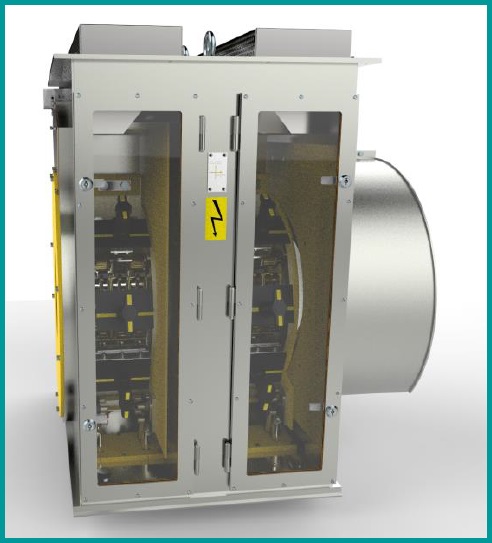

 Рис.3 Внешний вид траверс ЩКА BB1800R04 |
